ZHF020

m²

Sistema "ISOVER" de isolamento termo-acústico pelo interior, sobre tecto falso.

32,79€

Reabilitação energética através do sistema "ISOVER" de isolamento termo-acústico pelo interior, através da colocação de manta ligeira de lã mineral Arena, de alta densidade, Arena Confort "ISOVER", segundo EN 13162, revestido numa das suas faces com um véu de vidro de cor preto, de 25 mm de espessura, apoiado directamente sobre tecto falso contínuo suspenso liso (12,5+27+27), com uma placa de gesso laminado A / EN 520 - 1200 / comprimento / 12,5 / com os bordos longitudinais afinados, fixada a mestras separadas 1000 mm entre eixos e suspensas da laje ou elemento de suporte através de suspensões combinadas; e duas demãos de tinta plástica, cor branca, acabamento mate, textura lisa, (rendimento: 0,1 l/m² cada demão); aplicação prévia de uma demão de primário à base de copolímeros acrílicos em suspensão aquosa. O preço inclui os trabalhos auxiliares de pedreiro para instalações.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt16lvi020i

m²

Manta ligeira de lã mineral Arena, de alta densidade, Arena Confort "ISOVER", segundo EN 13162, revestido numa das suas faces com um véu de vidro de cor preto, de 25 mm de espessura, resistência térmica 0,65 m²°C/W, condutibilidade térmica 0,037 W/(m°C).

1,050

3,65

3,83

mt12psg160a

m

Perfil em U, de aço galvanizado, de 30 mm.

0,400

0,74

0,30

mt12psg220

Ud

Fixação composta por bucha e parafuso 5x27.

2,000

0,06

0,12

mt12psg210a

Ud

Suspensão para tectos falsos suspensos.

1,200

0,60

0,72

mt12psg210b

Ud

Seguro para a fixação da suspensão, em tectos falsos suspensos.

1,200

0,10

0,12

mt12psg210c

Ud

Ligação superior para fixar o varão à suspensão, em tectos falsos suspensos.

1,200

0,75

0,90

mt12psg190

Ud

Varão de suspensão.

1,200

0,33

0,40

mt12psg050c

m

Mestra 60/27 de chapa de aço galvanizado, de largura 60 mm, segundo EN 14195.

3,200

1,16

3,71

mt12pek020ka

Ud

Conector, para mestra 60/27.

0,600

0,32

0,19

mt12pek020da

Ud

Conector tipo cavalete, para mestra 60/27.

2,300

0,29

0,67

mt12psg010a

m²

Placa de gesso laminado A / EN 520 - 1200 / comprimento / 12,5 / com os bordos longitudinais afinados.

1,000

3,63

3,63

mt12psg081c

Ud

Parafuso autoperfurante 3,5x25 mm.

17,000

0,01

0,17

mt12psg041b

m

Banda autocolante dessolidarizante de espuma de poliuretano de células fechadas, de 3,2 mm de espessura e 50 mm de largura, resistência térmica 0,10 m²°C/W, condutibilidade térmica 0,032 W/(m°C).

0,400

0,22

0,09

mt12psg030a

kg

Pasta para juntas, segundo EN 13963.

0,700

1,00

0,70

mt12psg040

m

Fita de juntas.

0,450

0,03

0,01

mt27pfp010b

l

Primário à base de copolímeros acrílicos em suspensão aquosa, para favorecer a coesão de suportes pouco consistentes e a aderência de pinturas.

0,125

3,30

0,41

mt27pir010a

l

Tinta plástica ecológica para interior à base de copolímeros acrílicos em dispersão aquosa, dióxido de titânio e pigmentos extendedores seleccionados, cor branco, acabamento mate, textura lisa, de grande resistência à humidade, permeável ao vapor de água, transpirável e resistente aos raios UV, para aplicar com trincha, rolo ou pistola.

0,200

4,35

0,87

mo011

h

Oficial de 1ª montador.

0,338

19,03

6,43

mo080

h

Ajudante de montador.

0,146

17,97

2,62

mo054

h

Oficial de 1ª montador de isolamentos.

0,077

19,03

1,47

mo101

h

Ajudante de montador de isolamentos.

0,077

17,97

1,38

mo038

h

Oficial de 1ª pintor.

0,165

18,48

3,05

mo076

h

Ajudante de pintor.

0,020

17,97

0,36

%

Custos directos complementares

2,000

32,15

0,64

Custo de manutenção decenal: 6,69€ nos primeiros 10 anos.

Total:

32,79

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 14195:2005

1.1.2006

1.1.2007

Element os de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio

EN 14195:2005/A C:2006

1.1.2007

1.1.2007

EN 520:2004+A1:2009

1.6.2010

1.12.2010

Placas de g esso — Definições, requisitos e métodos de ensaio

EN 13963:2005

1.3.2006

1.3.2007

Materiais de vedação para placas de gesso — Definições, requisitos e métodos de ensaio

EN 13963:2005/A C:2006

1.1.2007

1.1.2007

UNIDADE DE OBRA ZHF020: SISTEMA "ISOVER" DE ISOLAMENTO TERMO-ACÚSTICO PELO INTERIOR, SOBRE TECTO FALSO.

CARACTERÍSTICAS TÉCNICAS

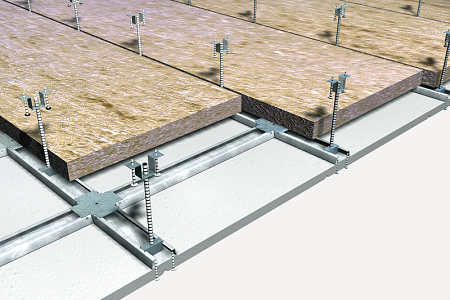

Reabilitação energética através do sistema "ISOVER" de isolamento termo-acústico pelo interior, constituído por manta ligeira de lã mineral Arena, de alta densidade, Arena Confort "ISOVER", segundo EN 13162, revestido numa das suas faces com um véu de vidro de cor preto, de 25 mm de espessura, resistência térmica 0,65 m²°C/W, condutibilidade térmica 0,037 W/(m°C), apoiado directamente sobre tecto falso de tecto falso contínuo suspenso liso (12,5+27+27), formado por uma placa de gesso laminado A / EN 520 - 1200 / comprimento / 12,5 / com os bordos longitudinais afinados, aparafusada a uma estrutura metálica de aço galvanizado de mestras primárias 60/27 mm separadas cada 1000 mm entre eixos e suspensas da laje ou elemento de suporte através de suspensões combinadas cada 900 mm, e mestras secundárias fixadas perpendicularmente às primárias através de conectores tipo cavalete e colocadas com uma modulação máxima de 500 mm entre eixos; e duas demãos de tinta plástica, cor branca, acabamento mate, textura lisa, (rendimento: 0,1 l/m² cada demão); aplicação prévia de uma demão de primário à base de copolímeros acrílicos em suspensão aquosa. Inclusive elementos de suspensão, varões roscados, buchas de expansão metálicas, parafusos, fita acústica sob os perfis perimetrais, massa de juntas, fita de juntas e acessórios de montagem e limpeza da superfície a pintar.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

O isolamento será protegido, após a sua colocação, dos impactos, pressões ou outras acções que o possam alterar.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui os trabalhos auxiliares de pedreiro para instalações.

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,050

0,083

17 04 05

Ferro e aço.

0,069

0,033

17 08 02

Materiais de construção à base de gesso não abrangidos em 17 08 01.

0,428

0,428

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,008

0,005

08 01 11

Resíduos de tintas e vernizes contendo solventes orgânicos ou outras substâncias perigosas.

0,016

0,018

Resíduos gerados:

0,571

0,567

17 02 03

Plástico.

0,066

0,110

15 01 04

Embalagens de metal.

0,005

0,008

Embalagens:

0,071

0,118

Total resíduos:

0,642

0,686
