ICR021

m²

Conduta de lã mineral.

41,38€

Conduta autoportante rectangular para a distribuição de ar climatizado formada por painel rígido de alta densidade de lã de vidro Climaver A2 Deco "ISOVER", segundo EN 13162, de 25 mm de espessura, revestido com um composto multicamada que actua como barreira de vapor, acabamento em cor preto pelo exterior e tecido NETO pelo interior.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt42coi015a

m²

Painel rígido de alta densidade de lã de vidro Climaver A2 Deco "ISOVER", segundo EN 13162, de 25 mm de espessura, revestido com um composto multicamada que actua como barreira de vapor, acabamento em cor preto pelo exterior e tecido NETO pelo interior, para a formação de condutas autoportantes para a distribuição de ar em climatização, resistência térmica 0,75 m²°C/W, condutibilidade térmica 0,032 W/(m°C), Euroclasse A2s1d0 de reacção ao fogo, com código de designação MW-EN 13162-T5.

1,150

20,05

23,06

mt42coi020c

m

Fita "Climaver Deco" de alumínio de 50 microns de espessura e 63 mm de largura, com revestimento exterior do composto multicamada Deco, com cola à base de resinas acrílicas, para a vedação de uniões de condutas de lã de vidro "Climaver Deco".

1,500

0,65

0,98

mt42con025

Ud

Suporte metálico de aço galvanizado para fixação à laje de conduta rectangular de lã mineral para a distribuição de ar em climatização.

0,500

4,26

2,13

mt42www011

Ud

Repercussão, por m², de material auxiliar para fixação e elaboração de condutas de ar em instalações de climatização.

0,100

13,30

1,33

mo012

h

Oficial de 1ª montador de condutas de fibras minerais.

0,351

17,41

6,11

mo083

h

Ajudante de montador de condutas de fibras minerais.

0,351

16,45

5,77

%

Meios auxiliares

2,000

39,38

0,79

%

Custos indirectos

3,000

40,17

1,21

Custo de manutenção decenal: 9,52€ nos primeiros 10 anos.

Total:

41,38

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

UNIDADE DE OBRA ICR021: CONDUTA DE LÃ MINERAL.

CARACTERÍSTICAS TÉCNICAS

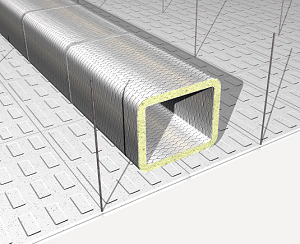

Execução de conduta rectangular para a distribuição de ar climatizado formada por painel rígido de alta densidade de lã de vidro Climaver A2 Deco "ISOVER", segundo EN 13162, de 25 mm de espessura, revestido com um composto multicamada que actua como barreira de vapor, acabamento em cor preto pelo exterior e tecido NETO pelo interior, resistência térmica 0,75 m²°C/W, condutibilidade térmica 0,032 W/(m°C). Incluindo p/p de cortes, curvas e derivações, vedação de ligações com cola Climaver, embocaduras, suportes metálicos galvanizados, elementos de fixação, vedação de tramos com fita Climaver Deco de alumínio, acessórios de montagem, peças especiais, limpeza e remoção dos materiais sobrantes para contentor. Totalmente montada, ligada e testada.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície projectada, segundo documentação gráfica de Projecto, calculada como produto do perímetro exterior pelo comprimento do tramo, medida entre os eixos dos elementos ou dos pontos a ligar, sem desligar as peças especiais.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Não albergarão condutas de outras instalações mecânicas ou eléctricas nem serão atravessados por estas.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,052

0,087

17 02 03

Plástico.

0,039

0,065

Total resíduos:

0,091

0,152
