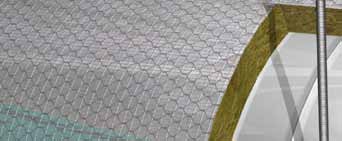

Condutas rectangulares
O sistema
UL
TIMATE U PROTECT
de
protecção con-
tra o fogo
para condutas metálicas pode
ser utilizado
sempre que as juntas entre condutas sejam fixadas
com uniões de tipo Metu. Se optar por utilizar uma
vareta
roscada
M10
como
sistema
de
suspensão,
não é necessário qualquer
cálculo ou controlo adicio-
nal. Se utilizar varetas de menor dimensão, é obriga-
tório realizar o seguinte cálculo de peso: para EI 30 e
EI 60 a tensão permitida não deve ser superior a 6 N/
mm
2
; para as protecções contra o fogo EI 90 e EI 120,
este valor não deve ser superior a 9 N/mm
2
.
Sistema de fixação
Os
painéis
de
isolamento são
fixados
através
de
pinos metálicos soldados directamente às folhas
metálicas da conduta. Após a instalação do painel
de
isolamento, deverá utilizar anilhas de
fixação
para imobilizar completamente os painéis.
Os
pinos
devem
ser
instalados
a
uma
distância
máxima de 300 mm entre si e a menos de 80 mm
do canto da conduta. O painel de isolamento tem
de ser reforçado com 3 pinos adicionais no centro
da folha metálica, de forma a assegurar a respec-
tiva fixação (para além dos pinos referidos acima).
Para fixar o painel de isolamento à folha metálica
superior, não é necessário qualquer pino. Os pinos
soldados devem ter um diâmetro de Ø = 2,7 mm,
enquanto que o diâmetro das anilhas de
fixação
deve
ser de
Ø
=
38 mm.
As
juntas
entre painéis
de
isolamento
não
requerem
qualquer
adesivo
adicional, já que a pressão entre painéis, exercida
devido ao ligeiro excesso de tamanho dos painéis
em relação à conduta, assegura uma união e con-
tinuidade perfeitas.
As
juntas
dos
cantos
entre painéis
devem
ser fi-
xadas através de
parafusos helicoidais
Isover
Fire
Protect Screw
. O comprimento dos parafusos deve
ser o dobro da espessura dos painéis de isolamen-
to (por exemplo, parafusos de 160 mm para uma
espessura
do isolamento
de 80
mm). A distância
entre parafusos não deve ser superior a 300 mm.
Imagem 1
Pinos
Parafusos
Dimensões
Ø 2.7mm / 38 mm
2x a espessura
do isolamento
Painel superior
horizontal
Não é necessário
---
Painel inferior
horizontal
Separação entre
2 pinos ≤300mm
+
3 no centro do
painel
---
Painel vertical
Separação entre
2 pinos ≤300 mm
Separação entre 2
parafusos ≤300 mm
Imagem 1: Sistema
de fixação do
isolamento.
